ما هو Valve Body في القير الأوتوماتيك؟ وما وظيفته؟
Valve Body في القير الأوتوماتيك أو البودي فالف هو أحد أهم أجزاء التحكم الهيدروليكي داخل ناقل الحركة، حيث يعمل على تنظيم وتوجيه ضغط زيت القير إلى الدوائر المناسبة لتنفيذ تبديلات السرعات.
وقد يؤدي وجود خلل في الـValve Body إلى ظهور أعراض مثل النتعة، تأخر تبديل السرعات، التبديل القاسي أو تأخر دخول القير على D أو R.
في هذا الدليل من GearStar سنتعرف على ما هو Valve Body، وكيف يعمل، وما علاقته بزيت القير والسولينويدات وكمبيوتر القير، إضافة إلى أبرز أعراض وأسباب أعطاله وطرق تشخيصه وإصلاحه.

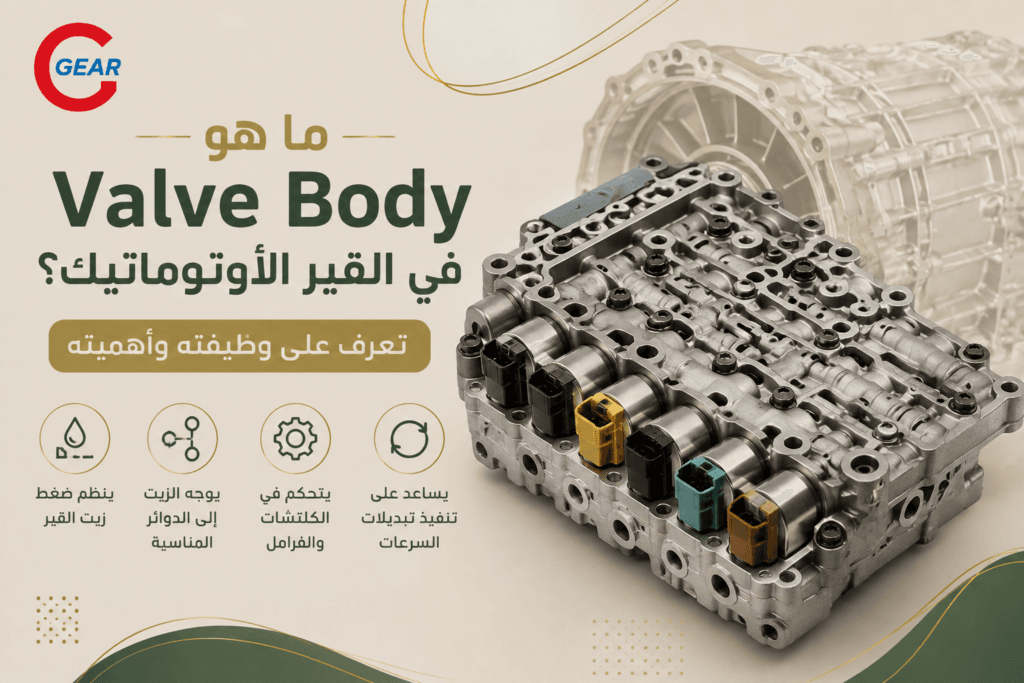

ما هو Valve Body في القير الأوتوماتيك؟
Valve Body هو مجموعة هيدروليكية موجودة داخل ناقل الحركة الأوتوماتيكي، وتتمثل وظيفته الأساسية في تنظيم وتوجيه ضغط زيت القير إلى الدوائر المناسبة داخل ناقل الحركة.
يمكن تشبيهه بشبكة من القنوات والصمامات التي تتحكم في مسار زيت القير.
فعندما يحتاج القير إلى الانتقال من غيار إلى آخر، يجب توجيه الزيت بالضغط المناسب إلى المكوّن المطلوب تشغيله. وهنا يأتي دور الـ Valve Body.
بشكل مبسط:
كمبيوتر القير يحدد التبديل → السولينويدات تتحكم بتدفق الزيت → الـ Valve Body يوجه الزيت → يتم تشغيل المكونات المطلوبة → ينتقل القير إلى الغيار المناسب.
ولهذا يعتبر البودي فالف من أهم أجزاء منظومة التحكم الهيدروليكي في القير الأوتوماتيكي.
أين يوجد Valve Body داخل القير؟
يوجد الـ Valve Body داخل ناقل الحركة، ويختلف موقعه وتصميمه من سيارة إلى أخرى حسب نوع القير.
ويحتوي عادةً على مجموعة من:
- القنوات والممرات الهيدروليكية.
- الصمامات.
- السولينويدات.
- النوابض والمكونات الداخلية الأخرى.
ويعمل كل ذلك معاً للتحكم في ضغط الزيت وتوجيهه إلى المكان المطلوب.
ما وظيفة Valve Body؟
يمكن تلخيص وظائف البودي فالف في عدة نقاط رئيسية.
1. تنظيم ضغط زيت القير
يحتاج كل جزء من أجزاء القير إلى ضغط زيت مناسب حتى يعمل بالشكل الصحيح.
لذلك يقوم الـ Valve Body بتنظيم وتوزيع الضغط وفق متطلبات التشغيل.
2. توجيه زيت القير
يحتوي البودي فالف على مجموعة من الممرات التي تسمح بانتقال الزيت إلى الدوائر الهيدروليكية المختلفة.
3. التحكم في الكلتشات والفرامل الداخلية
تحتاج الكلتشات والفرامل الموجودة داخل القير إلى ضغط هيدروليكي حتى تعمل.
والـ Valve Body يساعد على إيصال الضغط إليها في الوقت المناسب.
4. تنفيذ تبديلات السرعات
عند الانتقال بين الغيارات، يجب تشغيل بعض المكونات وفصل أخرى بتوقيت دقيق.
ويشارك الـ Valve Body بشكل أساسي في تنفيذ هذه العملية.
مما يتكون Valve Body؟
رغم اختلاف التصميم بين أنواع القيرات، فإن البودي فالف يتكون عادةً من عدة عناصر أساسية.
جسم Valve Body
وهو الجزء الذي يحتوي على شبكة القنوات والممرات الهيدروليكية.
القنوات والممرات
تمر من خلالها حركة زيت القير تحت الضغط، وتحدد هذه القنوات المسار الذي يسلكه الزيت.
الصمامات – Valves
تتحكم الصمامات في تدفق الزيت وضغطه داخل الدوائر المختلفة.
السولينويدات – Solenoids
وهي مكونات يتم التحكم بها إلكترونياً، وتعمل على التحكم في تدفق أو ضغط زيت القير وفق أوامر نظام التحكم.
النوابض والمكونات الداخلية
توجد في بعض التصاميم نوابض ومكونات أخرى تساعد الصمامات على العودة إلى مواضعها والتحكم في عمل الدوائر الهيدروليكية.
كيف يعمل Valve Body أثناء تبديل الغيار؟
لفهم دوره بشكل بسيط، تخيل أن السيارة تنتقل من غيار إلى غيار آخر.
تبدأ العملية عندما يحدد نظام التحكم أن السيارة تحتاج إلى تبديل السرعة.
بعد ذلك:
كمبيوتر القير يرسل أمراً → السولينويد يستجيب → يتغير تدفق أو ضغط الزيت → الزيت يمر عبر قنوات Valve Body → يصل الضغط إلى المكوّن المطلوب → يتم تشغيل الكلتش المناسب → ينتقل القير إلى الغيار الجديد.
وهذا يحدث خلال فترة قصيرة جداً وبطريقة منسقة.
لذلك فإن وجود مشكلة في إحدى القنوات أو الصمامات أو السولينويدات يمكن أن يؤثر على جودة التبديل.
يعمل الـ Valve Body على تنظيم وتوجيه مسارات زيت القير والتحكم في الدوائر الهيدروليكية المسؤولة عن تشغيل الكلتشات، وتختلف طريقة التحكم حسب تصميم ناقل الحركة. المزيد عن آلية عمل Valve Body ونظام التحكم الهيدروليكي
ما علاقة Valve Body بكمبيوتر القير TCM؟
لا يعمل الـ Valve Body بمعزل عن النظام الإلكتروني في السيارة.
في القيرات الحديثة، يقوم TCM أو نظام التحكم بناقل الحركة بتحليل مجموعة من البيانات القادمة من السيارة، ثم يرسل أوامر إلى السولينويدات.
وبناءً على هذه الأوامر، يتم التحكم في تدفق الزيت والضغط داخل الـ Valve Body.
لذلك يمكن تبسيط العلاقة بالشكل التالي:
TCM → السولينويدات → Valve Body → ضغط الزيت → الكلتشات والمكونات الداخلية.
وهذا يوضح لماذا أصبح تشخيص أعطال القير الحديثة يجمع بين الفحص الإلكتروني والفحص الهيدروليكي والميكانيكي.
ما علاقة Valve Body بسولينويدات القير؟
السولينويدات جزء مهم من منظومة التحكم داخل القير، وغالباً تكون مرتبطة بالـ Valve Body أو مدمجة معه حسب تصميم ناقل الحركة.
وظيفتها الأساسية هي التحكم إلكترونياً في تدفق أو ضغط الزيت.
عندما يرسل الكمبيوتر أمراً إلى أحد السولينويدات، يتغير تدفق الزيت داخل المنظومة، ويساعد ذلك على تنفيذ العملية المطلوبة داخل القير.
ولهذا قد تتشابه أعراض عطل السولينويد مع بعض أعراض عطل Valve Body.
فمثلاً قد تظهر:
- نتعة.
- تأخر تبديل.
- تبديل قاسٍ.
- مشاكل في غيار معين.
- أكواد أعطال مرتبطة بالتحكم.
لكن ظهور هذه الأعراض لا يكفي وحده لتحديد القطعة المسؤولة.
ما أعراض وجود مشكلة في Valve Body؟
تختلف الأعراض حسب نوع المشكلة وتصميم ناقل الحركة، لكن من العلامات المحتملة:
نتعة عند تبديل الغيارات
قد يشعر السائق بصدمة أو نقلة غير طبيعية عند الانتقال من غيار إلى آخر.
تأخر تبديل السرعات
قد يتأخر القير في الانتقال إلى الغيار المطلوب أو يصبح التبديل أبطأ من المعتاد.
تبديل قاسٍ أو غير منتظم
قد تصبح التبديلات أكثر خشونة أو تختلف من مرة إلى أخرى.
انزلاق القير
قد تظهر أعراض انزلاق في بعض الحالات إذا لم يصل الضغط الهيدروليكي إلى المستوى المطلوب.
تأخر دخول D أو R
قد يلاحظ السائق تأخراً بين وضع ناقل الحركة على D أو R وبين استجابة السيارة.
الدخول في وضع الحماية
في بعض الحالات، قد ينتقل القير إلى Limp Mode عندما يكتشف النظام خللاً يؤثر على عمل ناقل الحركة.
ظهور لمبة تحذير أو أكواد أعطال
قد تظهر لمبة فحص المحرك أو تحذير متعلق بناقل الحركة، خصوصاً عندما يكون الخلل مرتبطاً بالتحكم الإلكتروني.
لكن من المهم جداً: هذه الأعراض لا تعني بالضرورة أن Valve Body هو سبب المشكلة. فقد تكون مرتبطة بالزيت أو السولينويدات أو الضغط أو الكلتشات أو أجزاء أخرى.
ما أسباب تلف أو اتساخ Valve Body؟
هناك مجموعة من العوامل التي يمكن أن تؤثر على البودي فالف مع مرور الوقت.
تلوث زيت القير
وجود شوائب أو رواسب في الزيت قد يؤثر على الصمامات والممرات الهيدروليكية.
تراكم الرواسب
يمكن أن تتراكم الرواسب داخل بعض الممرات أو حول المكونات، مما يؤثر على حركة الزيت.
استخدام زيت غير مناسب
زيت القير يجب أن يكون مطابقاً للمواصفات المطلوبة من الشركة المصنعة، لأن اختلاف الخصائص قد يؤثر على أداء النظام.
ارتفاع حرارة القير
الحرارة المرتفعة تؤثر على منظومة ناقل الحركة بشكل عام، وقد تساهم مع الوقت في تدهور حالة الزيت والمكونات.
تآكل الصمامات والممرات
مع الاستخدام، قد يحدث تآكل في بعض المكونات أو الممرات، مما يؤثر على التحكم بالضغط.
مشاكل السولينويدات
خلل السولينويد قد يؤثر على تدفق الزيت ويؤدي إلى أعراض مرتبطة بالـ Valve Body.
شوائب ناتجة عن تلف داخلي
إذا كان هناك تآكل في أجزاء أخرى داخل القير، فقد تنتقل بعض الشوائب إلى الزيت وتؤثر في النظام الهيدروليكي.
كيف يتم تشخيص عطل Valve Body؟
التشخيص الصحيح أهم من تغيير البودي فالف مباشرة، لأن الأعراض قد تكون متشابهة بين أكثر من عطل.
في الورشة المتخصصة تبدأ عملية التشخيص عادةً بـ:
1. تجربة السيارة
يتم تحديد طبيعة المشكلة ومتى تظهر:
- عند الانطلاق.
- أثناء التبديل.
- عند التسارع.
- بعد ارتفاع حرارة القير.
- في غيار محدد.
2. فحص زيت القير
يتم فحص:
- مستوى الزيت.
- اللون.
- الرائحة.
- وجود شوائب.
- وجود علامات تدل على تلوث أو تآكل.
3. قراءة أكواد الأعطال
يتم استخدام جهاز تشخيص مناسب لقراءة الأكواد الموجودة في أنظمة السيارة.
لكن يجب عدم اعتبار الكود وحده تشخيصاً نهائياً، لأن الكود قد يشير إلى دائرة أو نظام يحتاج إلى مزيد من الاختبارات.
4. تحليل البيانات الحية
تساعد البيانات الحية الفني على مراقبة سلوك القير أثناء القيادة ومعرفة ما يحدث عند ظهور المشكلة.
5. اختبار ضغط الزيت عند الحاجة
في بعض الحالات يكون قياس الضغط ضرورياً لمعرفة ما إذا كان النظام الهيدروليكي يعمل ضمن النطاق المطلوب.
6. فحص السولينويدات
إذا كانت نتائج الفحص تشير إلى احتمال وجود مشكلة في التحكم بتدفق الزيت، يمكن فحص السولينويدات وفق إجراءات التشخيص المناسبة.
7. فحص Valve Body
إذا لم يتم الوصول إلى السبب من خلال الفحوصات السابقة، قد يصبح فحص البودي فالف نفسه ضرورياً.
هل يمكن إصلاح Valve Body أم يجب تغييره؟
لا توجد إجابة واحدة لجميع السيارات والحالات.
في بعض الحالات يمكن:
- تنظيف المكونات.
- إصلاح بعض الأجزاء.
- استبدال صمام أو مكوّن معين.
- إصلاح أو استبدال بعض السولينويدات.
وفي حالات أخرى، قد يكون استبدال Valve Body بالكامل هو الخيار الأفضل.
والقرار يعتمد على:
- نوع القير.
- طبيعة التلف.
- حالة الصمامات والممرات.
- حالة السولينويدات.
- وجود تآكل داخلي.
- توفر القطع المناسبة.
- توصيات الشركة المصنعة وإجراءات الإصلاح.
ولهذا لا يُنصح بشراء Valve Body جديد قبل التأكد من أن المشكلة منه فعلاً.
هل عطل Valve Body يعني أن القير يحتاج إلى توضيب؟
لا.
وجود عطل في Valve Body لا يعني تلقائياً أن ناقل الحركة بالكامل يحتاج إلى توضيب.
فالبودي فالف جزء من منظومة القير، وقد يكون الخلل فيه قابلاً للإصلاح أو الاستبدال دون الحاجة إلى إعادة بناء القير بالكامل.
لكن القرار النهائي يعتمد على حالة ناقل الحركة ككل.
إذا أظهر الفحص وجود:
- تلف في الكلتشات.
- تآكل في التروس.
- برادة معدنية بكميات كبيرة.
- تلف داخلي متعدد.
- أو أعطال ميكانيكية كبيرة.
فهنا قد يصبح الإصلاح الأكبر أو التوضيب خياراً مناسباً.
أما إذا كان الخلل محصوراً في Valve Body أو أحد مكوناته، فقد لا تكون هناك حاجة إلى توضيب كامل.
هل تغيير زيت القير يصلح مشكلة Valve Body؟
ليس بالضرورة.
إذا كانت المشكلة مرتبطة بتدهور الزيت أو تلوثه، فقد تكون الصيانة المناسبة جزءاً من الحل.
لكن تغيير الزيت لا يعالج بالضرورة:
- التآكل الميكانيكي للصمامات.
- تلف الممرات.
- السولينويد التالف.
- الضرر الداخلي.
لذلك لا ينبغي اعتبار تغيير الزيت حلاً تلقائياً لأي مشكلة في Valve Body.
الخطوة الصحيحة هي تحديد سبب المشكلة أولاً ثم اختيار الإجراء المناسب.
ماذا يحدث إذا تجاهلت مشكلة Valve Body؟
قد تبدأ المشكلة بعرض بسيط مثل نتعة أو تأخر تبديل، لكن الاستمرار في القيادة دون تشخيص قد يؤدي إلى استمرار التبديلات غير الطبيعية.
وفي بعض الحالات، قد يؤدي سوء التحكم في الضغط أو استمرار الانزلاق إلى زيادة الحرارة والإجهاد على مكونات أخرى.
ومع تطور المشكلة قد ترتفع تكلفة الإصلاح، خصوصاً إذا امتد الضرر إلى أجزاء داخلية كانت سليمة في البداية.
لذلك، ظهور أعراض متكررة في تبديلات القير يستحق الفحص بدلاً من انتظار تدهور السيارة.

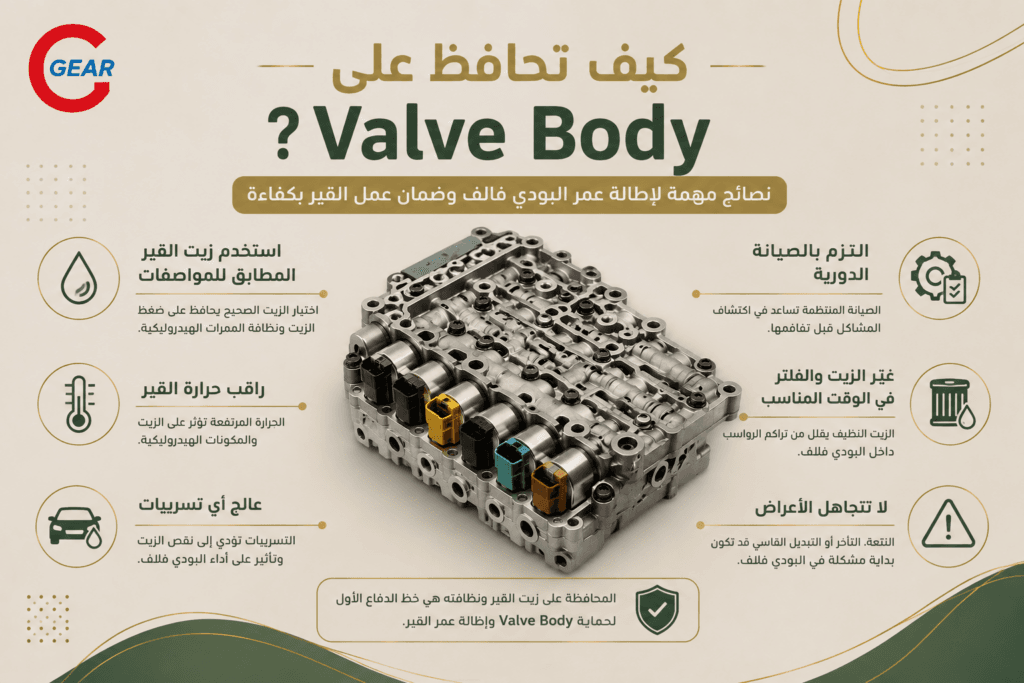

كيف تحافظ على Valve Body؟
لا توجد صيانة منفصلة للـ Valve Body في الاستخدام الطبيعي، لكن الحفاظ على منظومة القير يساعد على حمايته.
استخدم زيت القير المطابق للمواصفات
اختيار الزيت الصحيح من أهم عوامل الحفاظ على الأداء الهيدروليكي للقير.
التزم بالصيانة المناسبة
يجب اتباع جدول الصيانة والإجراءات المناسبة لنوع ناقل الحركة المستخدم في السيارة.
راقب حرارة القير
خصوصاً في ظروف القيادة القاسية ودرجات الحرارة المرتفعة والزحام وسحب الأحمال.
عالج التسريبات
أي تسرب يؤدي إلى انخفاض مستوى الزيت يمكن أن يؤثر على عمل ناقل الحركة.
لا تتجاهل الأعراض
النتعة، التأخير، التبديل القاسي أو تأخر دخول D وR ليست أعراضاً يفضل الاستمرار معها لفترة طويلة دون فحص.
شخّص المشكلة مبكراً
التشخيص المبكر قد يساعد على تحديد الخلل قبل أن يتطور إلى تلف في مكونات أخرى.
كيف تفرق بين عطل Valve Body وعطل السولينويد أو الكلتشات؟
قد تتشابه الأعراض بين هذه الأجزاء، لذلك لا يمكن الاعتماد على الأعراض وحدها.
| الجزء | الأعراض المحتملة |
|---|---|
| Valve Body | مشاكل في ضغط الزيت، نتعة، تبديلات غير طبيعية أو تأخر في التعشيق |
| Solenoids | تبديلات غير طبيعية أو أكواد مرتبطة بالتحكم وتدفق الزيت |
| الكلتشات الداخلية | انزلاق، ضعف نقل القوة وتبديلات غير طبيعية |
| زيت القير | أعراض تختلف حسب مستوى الزيت وحالته ودرجة تدهوره |
وقد تظهر نفس الأعراض بسبب أكثر من سبب في الوقت نفسه.
لذلك فإن التشخيص الصحيح يجب أن يجيب عن سؤال مهم:
هل المشكلة في التحكم الهيدروليكي؟ أم في التحكم الإلكتروني؟ أم في المكونات الميكانيكية الداخلية؟
وبناءً على الإجابة يتم تحديد الإصلاح المناسب.
هل يمكن أن يسبب Valve Body نتعة القير؟
نعم، يمكن أن يكون Valve Body أحد أسباب نتعة القير، خصوصاً عندما تكون هناك مشكلة في التحكم بضغط الزيت أو تدفقه.
لكن النتعة قد تنتج أيضاً عن أسباب أخرى مثل:
- زيت القير.
- السولينويدات.
- برمجة القير.
- الكلتشات الداخلية.
- مشاكل ميكانيكية أخرى.
لذلك لا يكفي ظهور النتعة للحكم على Valve Body.
هل Valve Body يسبب تأخر تبديل السرعات؟
نعم، يمكن أن يؤدي خلل في الـ Valve Body إلى تأخر أو اضطراب في تبديل السرعات، لأن عملية التبديل تعتمد على وصول ضغط الزيت المناسب إلى المكونات المطلوبة في الوقت المناسب.
لكن تأخر التبديل قد يكون له أسباب أخرى، ولذلك يجب إجراء التشخيص قبل تحديد القطعة المسؤولة.
هل Valve Body يسبب تأخر دخول D أو R؟
يمكن أن يكون خلل Valve Body أحد الأسباب المحتملة لتأخر التعشيق عند اختيار D أو R، خصوصاً إذا كان هناك خلل في الضغط أو تدفق الزيت.
لكن هذا العرض أيضاً قد يرتبط بأسباب أخرى، لذلك يجب فحص النظام كاملاً قبل اتخاذ قرار الإصلاح.
هل يحتاج Valve Body إلى برمجة؟
يعتمد ذلك على تصميم ناقل الحركة والإجراء المطلوب بعد الإصلاح أو الاستبدال.
في بعض السيارات الحديثة قد تكون هناك إجراءات تهيئة أو تعلم أو برمجة مرتبطة بوحدة التحكم وناقل الحركة بعد تنفيذ بعض الإصلاحات.
لذلك يجب اتباع الإجراء المناسب لنوع القير والسيارة بدلاً من افتراض أن كل Valve Body يحتاج إلى البرمجة.
كم تكلفة إصلاح Valve Body؟
تختلف التكلفة من سيارة إلى أخرى بشكل كبير، ولا يمكن إعطاء سعر ثابت لجميع الحالات.
وتعتمد التكلفة على عدة عوامل، منها:
- نوع السيارة والقير.
- هل يحتاج Valve Body إلى تنظيف أو إصلاح؟
- هل توجد قطع داخلية تالفة؟
- هل يحتاج إلى استبدال كامل؟
- تكلفة فك وتركيب القطعة.
- الزيت والفلتر.
- إجراءات البرمجة أو التهيئة عند الحاجة.
لذلك فإن التشخيص أولاً هو الطريقة الأفضل لمعرفة تكلفة الإصلاح الفعلية.
إذا كنت تريد معرفة المزيد عن أجزاء القير الأوتوماتيك وأسباب الأعطال الشائعة، يمكنك الاطلاع على المقالات التالية:
الخلاصة
Valve Body أو البودي فالف هو أحد أهم أجزاء التحكم الهيدروليكي في القير الأوتوماتيك. فهو ينظم ضغط زيت القير ويوجهه إلى الدوائر المناسبة، ويساعد السولينويدات وكمبيوتر القير على تنفيذ تبديلات السرعات بالشكل المطلوب.
وأي خلل في هذه المنظومة قد يؤدي إلى نتعة، تأخر تبديل، تبديل قاسٍ، انزلاق أو تأخر دخول D وR، لكن هذه الأعراض لا تكفي وحدها لإثبات أن Valve Body هو سبب المشكلة.
لذلك، لا ينبغي استبدال البودي فالف أو اتخاذ قرار توضيب القير بناءً على عرض واحد. الفحص الدقيق هو الذي يحدد مصدر الخلل، ويحدد ما إذا كان الإصلاح يحتاج إلى تنظيف، إصلاح جزء، استبدال مكوّن أو معالجة أكبر.
وفي كثير من الحالات، يكون اكتشاف المشكلة مبكراً أفضل وسيلة لتجنب تطور العطل وارتفاع تكلفة الإصلاح.
الأسئلة الشائعة حول Valve Body
ما هو Valve Body في القير الأوتوماتيك؟
هو مجموعة من القنوات والصمامات والمكونات الهيدروليكية داخل ناقل الحركة، وظيفتها تنظيم وتوجيه زيت القير للتحكم في عمليات التبديل.
ما وظيفة Valve Body؟
ينظم ضغط زيت القير ويوجهه إلى الدوائر المناسبة لتشغيل الكلتشات والفرامل الداخلية وتنفيذ تبديلات السرعات.
ما أعراض خراب Valve Body؟
من الأعراض المحتملة النتعة، تأخر التبديل، التبديل القاسي، الانزلاق، تأخر دخول D أو R وظهور بعض أكواد الأعطال.
هل Valve Body يسبب نتعة القير؟
نعم، يمكن أن يكون أحد أسباب النتعة، لكن توجد أسباب أخرى مثل الزيت والسولينويدات والبرمجة والمكونات الداخلية.
هل Valve Body يسبب تأخر تبديل السرعات؟
نعم، لأن أي خلل في التحكم بتدفق وضغط الزيت قد يؤثر على توقيت وجودة تبديل السرعات.
هل يمكن إصلاح Valve Body؟
في بعض الحالات يمكن تنظيفه أو إصلاح بعض مكوناته أو استبدال أجزاء محددة، وفي حالات أخرى يكون الاستبدال الكامل أفضل.
كم تكلفة إصلاح Valve Body؟
تختلف التكلفة حسب السيارة ونوع القير وطبيعة العطل وما إذا كان الإصلاح يتطلب تنظيفاً أو استبدال أجزاء أو استبدال Valve Body بالكامل.
هل عطل Valve Body يحتاج توضيب القير؟
ليس بالضرورة. إذا كان التلف محصوراً في Valve Body فقد يمكن إصلاح المشكلة دون توضيب كامل، لكن القرار يعتمد على نتيجة فحص القير بالكامل.
هل تغيير زيت القير يحل مشكلة Valve Body؟
قد يساعد عندما تكون المشكلة مرتبطة بحالة الزيت، لكنه لا يعالج التآكل أو التلف الميكانيكي في Valve Body، لذلك يجب تشخيص السبب أولاً.
